RFID智能仓库管理系统用户使用手册
 朱斌
二〇一八年

版权声明

  1. 本版权声明是深圳市联业智能物联有限公司软件产品的全部版权及与该软件作品全部版本有关的源代码、目标代码、文档资料以及任何由深圳市联业智能物联有限公司基于软件技术维护或支持服务所提供的数据库及查询方式、数据、资料等(以下统称: 本软件作品)做出的法律声明。
  2. 本软件作品的著作权、商标权等知识产权属于深圳市领智航远有限公司所有,受《中华人民共和国著作权法》、《计算机软件保护条例》、《知识产权保护条例》和相关国际版权保护条约、法律、法规,以及其它知识产权保护法律和条约的保护。
  3. 任何单位和个人未经深圳市联业智能物联有限公司书面授权,不得以任何目的(包括但不限于学习、研究等商业用途)修改、使用、复制、截取、编纂、编译、上传和下载等或以任何方式和媒介复制、转载和转播本软件作品的任何部分,否则将视为侵权,深圳市联业智能物联有限公司保留依法追究其法律责任的权力。

深圳市联业智能物联有限公司
RFID-Go智能仓库管理系统用户操作手册
版本 作者 时间 修改内容 审核
1.0 朱斌  2018-04



未经许可,不得以任何方式外传。

目录
目录 II
第一章 引言
1.1 编写目的
1.1.1 编写目的
1.1.2 目标读者
1.2 产品背景
1.3 主要业务名词和术语定义
第二章 RFID-Go智能仓库管理系统功能概览和总体说明
2.1 RFID-Go智能仓库管理系统功能概览
2.2 RFID-Go智能仓库管理系统总体说明
2.2.1 RFID-Go智能仓库管理系统服务器端界面布局
2.2.2 RFID-Go Hand智能仓库管理系统手持机端界面说明
第三章 RFID-Go智能仓库管理系统服务器端使用说明
3.1 系统登录登出
3.1.1 系统登录
3.1.2 系统登出
3.2 系统管理
3.2.1 用户管理
3.2.2 权限管理
3.2.3 菜单管理
3.2.4 读写器管理
3.2.5 建筑设置
3.2.6 仓库设置
3.3 物料管理
3.3.1 物料类别
3.3.2 物料设置
3.3.3 物料登记
3.4 仓库管理
3.4.1 动态仓库的说明
3.4.2 库存管理
3.4.3 具体仓库管理
3.4.4 入库查询
3.4.5 出库查询
第四章 RFID-Go Hand手持机App使用说明
4.1 App登录
4.2 系统设置
4.2.1 连接设置
4.2.2 数据同步
4.2.3 读写器设置
4.3 出入库
4.3.1 物料登记
4.3.2 入库
4.3.3 出库
4.3.4 移库
4.4 库存管理
4.4.1 库存查询
4.4.2 入库查询
4.4.3 出库查询
第五章 附录
5.1 附录





引言

本章将对编写目的、目标读者、项目背景、专业术语和参考文献等进行详细的描述和说明。

1.1编写目的

1.1.1编写目的

此用户使用手册是为了让目标读者对RFID-Go智能仓库管理系统的功能、操作方法和系统带来的业务价值有所了解,并且能够操作和使用RFID-Go系统。

1.1.2目标读者

1. RFID-Go智能仓库管理系统甲方的领导、管理人员和相关关系人;
2. RFID-Go智能仓库管理系统乙方的项目管理人员、实施人员等;

1.2产品背景

基于RFID技术如下的特点,RFID技术广泛运用于仓库\物流\物资管理、门禁管理、固定资产管理、机场行李安检等领域。
  1. 快速、批量和穿透性读取;
  2. 抗污染、耐久,应用范围广;
  3. 存储信息容量大;
  4. 可重复使用;
RFID运用最为广泛的仓库\物流\物资管理领域,由于其的如下优点而逐渐地被例如迪卡侬、海澜之家、H&M等企业所运用和推广,获得了巨大的成功。
  1. 自动出入库
利用RFID快速、批量读取优势能做到自动的出入库管理;
  1. 高效盘点
仓位读写器进行实时盘点,手持机进行人工盘点;
  1. 定位和查找
仓位读写器和手持机对货物进行定位和查找;
  1. 安全和防盗
实时盘点对货物丢失进行报警;

基于RFID技术的优点和在仓储领域的卓越表现,因此开发此产品,以提高客户仓库管理的效率和准确性,减少人力成本和采购成本,降低仓库管理的难度。

1.1主要业务名词和术语定义

  1. RFID
射频识别技术(RFID),是20世纪80年代发展起来的一种新兴自动识别技术,射频识别技术是一项利用射频信号通过空间耦合(交变磁场或电磁场)实现无接触信息传递并通过所传递的信息达到识别目的的技术。RFID是一种简单的无线系统,只有两个基本器件,该系统用于控制、检测和跟踪物体。系统由一个询问器(或阅读器)和很多应答器(或标签)组成。
  1. RFID标签
RFID无线射频识别是一种非接触式的自动识别技术,它通过射频信号自动识别目标对象并获取相关数据,识别工作无须人工干预,可工作于各种恶劣环境。RFID技术可识别高速运动物体并可同时识别多个电子标签, 操作快捷方便,在超市中频繁使用。
  1. RFID读写器
RFID读写器(Radio Frequency Identification的缩写)又称为“RFID阅读器”,即无线射频识别,通过射频识别信号自动识别目标对象并获取相关数据,无须人工干预,可识别高速运动物体并可同时识别多个RFID标签,操作快捷方便。RFID读写器有固定式的和手持式的,手持RFID读写器包含有低频,高频,超高频,有源等。
  1. 仓库管理系统WMS
仓库管理也叫仓储管理,英文Warehouse Management,简称WM,指的是对仓储货物的收发、结存等活动的有效控制,其目的是为企业保证仓储货物的完好无损,确保生产经营活动的正常进行,并在此基础上对各类货物的活动状况进行分类记录,以明确的图表方式表达仓储货物在数量、品质方面的状况,以及所在的地理位置、部门、订单归属和仓储分散程度等情况的综合管理形式。
  1. 入库
入库业务分为到达货物接收和货物的验收入库两个主要环节。货物入库管理按货物的交接方式分为提货入库(到车站、码头、民航、邮局或者生产厂、流通企业提取货物并运输入库)和货主自己送货入库;按运输工具分为铁路专线到货和汽车运输到货;按货物交接人分为承运单位和供货单位。组织货物的卸车,理货员验收确认无误,将户无入库信息输入计算机系统,由计算机系统生成货位指派信息,仓库的管理根据货位指派信息将货物组织入库码放或者上货架。 入库按照性质可分为正常入库、退货入库(冲货)、调拨入库等。
  1. 出库
出库是商品离开仓库时所进行的验证、配货、点交、复核、登帐等工作的总称。是仓库业务活动的最终环节。
  1. 盘点
仓库盘点是指对库存等进行清点,常用方法有账面盘点法与现货盘点法,常采用盘点机作为工具。其作用是对仓库的整合、归纳以及对库存的清点。

第二章 RFID-Go智能仓库管理系统功能概览和总体说明

本章将对RFID-Go智能仓库管理系统的功能进行概括地说明,并对系统中功能布局进行总体说明。
  1.

1.1RFID-Go智能仓库管理系统功能概览

RFID-Go智能仓库管理系统分为服务器端和手持机端两个分系统,其中服务器端包含了全部的功能,能够外接RFID固定式读写器,并向手持机端提供服务接口;手持机端主要完成入库、出库等常见操作和库存查询、出入库查询等简单功能,下面是RFID-Go智能仓库管理系统的功能列表。

2.1 RFID-Go智能仓库管理系统功能列表
# 分系统 一级功能 二级功能 功能说明
1 RFID-Go服务器端 系统管理 用户管理 用户新增、修改、删除、密码设置和角色设置
2 权限管理 角色的新增、修改、删除和角色与菜单权限的管理
3 菜单管理 菜单的标题和排列顺序的修改,其他的修改应由系统管理人员处理
4 读写器管理 RFID读写器的新增、修改、删除和启动、停止等管理
5 建筑设置 仓库所在建筑信息的新增、修改、删除
6 仓库设置 仓库信息的新增、修改、删除和仓库读写器的配置
7 物料管理 物料类别 物料类别信息的新增、修改和删除
8 物料设置 物料信息的新增、修改和删除
9 物料登记 物料信息与RFID标签数据的绑定
10 仓库管理 库存管理 物料的库存信息,单个物料的出入详情
11 <仓库管理> 此仓库为“仓库配置”设置的仓库,仓库库存信息、出入库详细和物料出入详情
12 入库查询 物料入库查询
13 出库查询 物料出库查询
14 RFID-Go-Hand手持机端 系统设置 连接设置 RFID-Go服务器IP,端口和URL的设置
15 读写器设置 选取RFID-Go配置的手持机读写器配置并指定手持机的读写频率
16 数据同步 同步RFID-Go服务端数据
17 出入库 物料登记 将物料和RFID标签进行绑定
18 入库 物料入库
19 出库 物料出库
20 移库 物料从一仓库迁移到另一仓库
21 库存管理 库存查询 物料库存查询
22 入库查询 入库查询
23 出库查询 出库查询

1.2RFID-Go智能仓库管理系统总体说明

1.2.1RFID-Go智能仓库管理系统服务器端界面布局

RFID-Go智能仓库管理系统服务端页面主要包括菜单区,标题及当前用户区和内容区,详细请参见图2.1.



2.1 RFID-Go智能仓库管理系统服务端界面说明

1.1.1RFID-Go Hand智能仓库管理系统手持机端界面说明

  1. 手持机的操作界面说明



2.2 RFID-Go Hand手持机操作界面说明

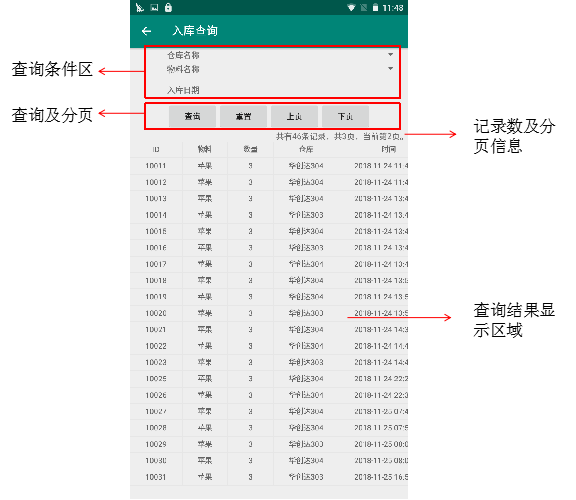

  1. 手持机的查询界面


 2.3 RFID-Go Hand手持机查询界面说明



第三章 RFID-Go智能仓库管理系统服务器端使用说明

本章就RFID-Go智能仓库管理系统服务器端使用进行解释和说明。

系统登录登出

系统登录

步骤1 打开浏览器;
步骤2 在地址栏输入RFID-Go智能仓库管理系统的URL
步骤3 按回车键,进入RFID-Go智能仓库管理系统的登录界面。

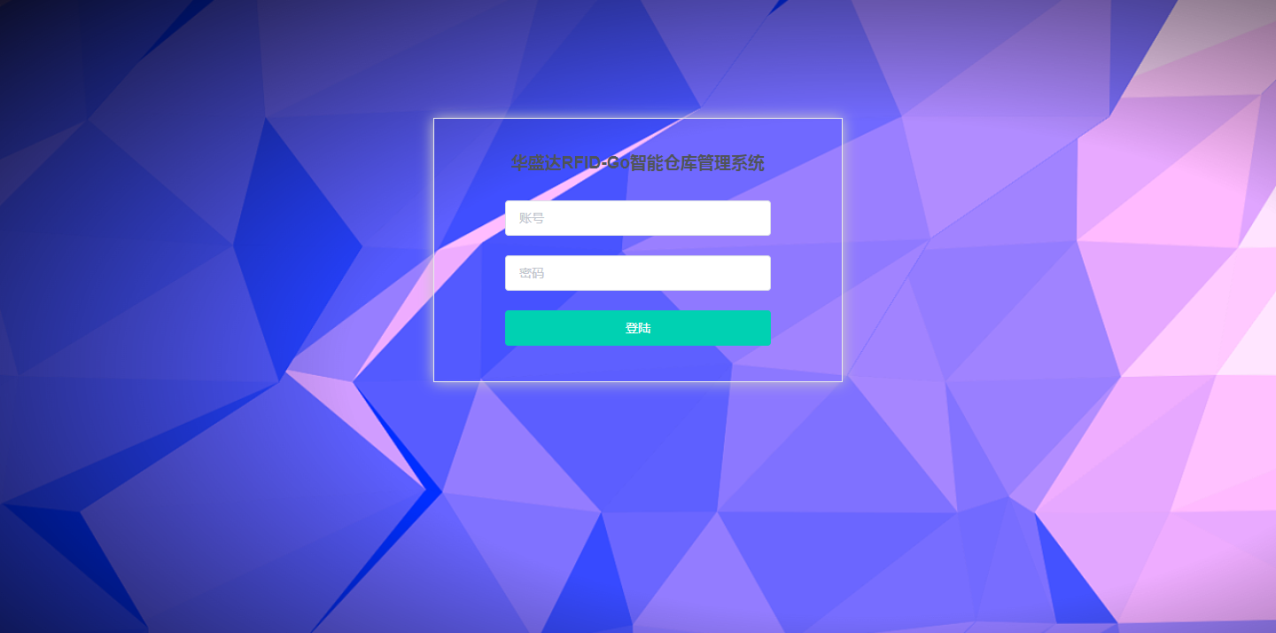

步骤4 在登录界面输入账号和密码,然后点击登录,界面如下图所示。

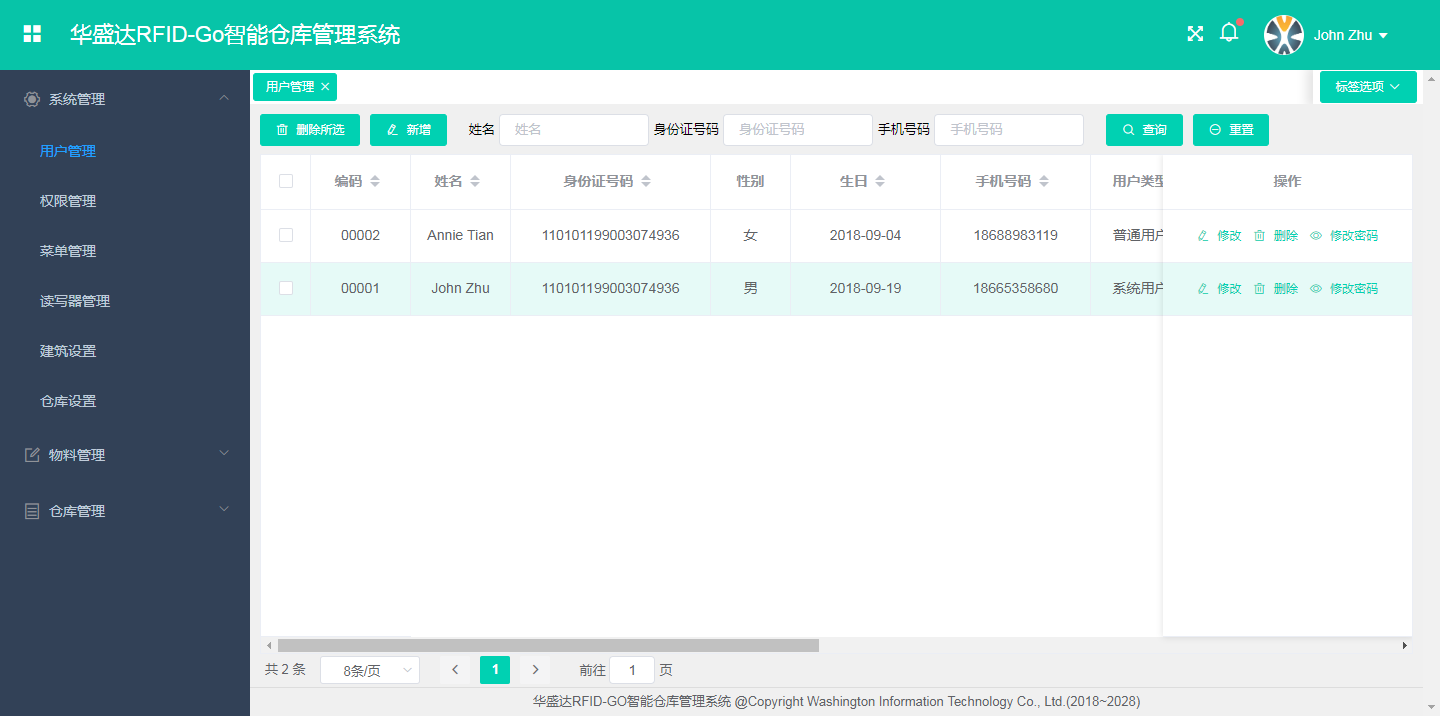

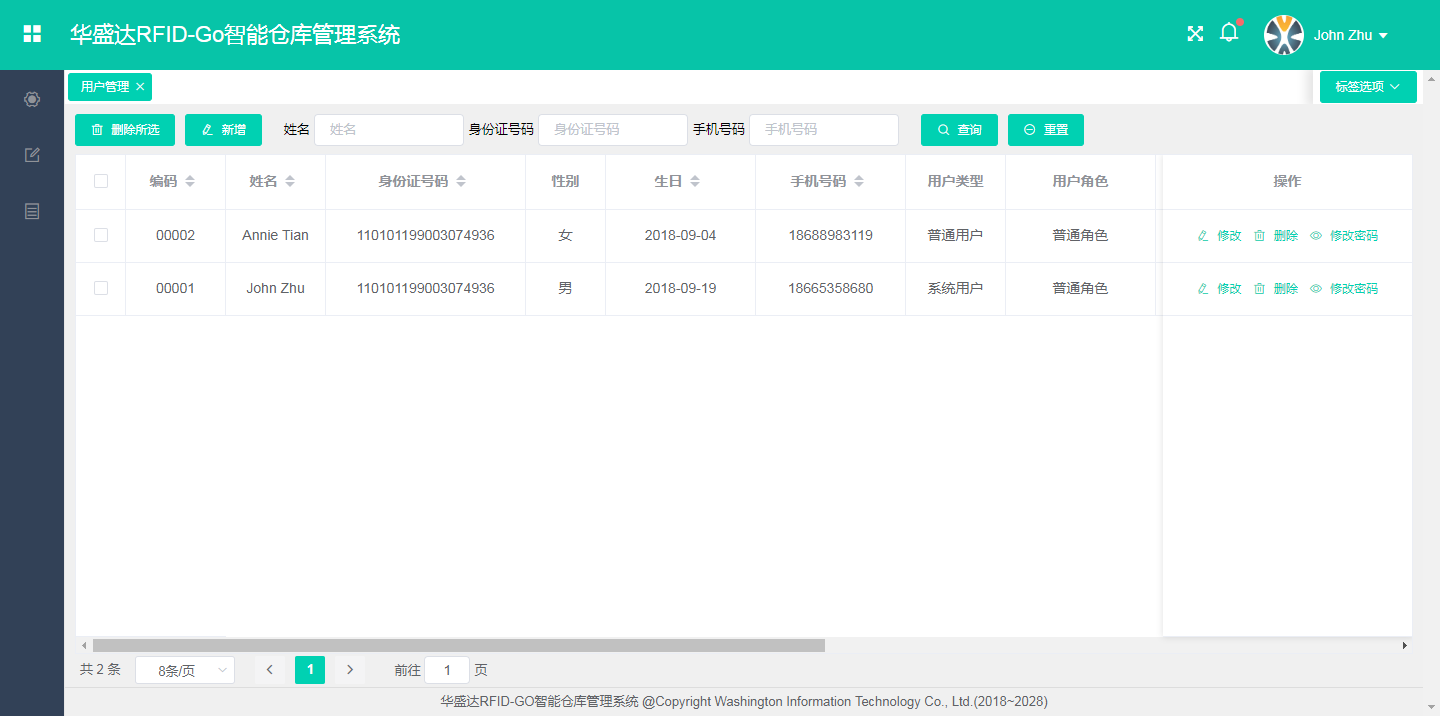

系统登录后会根据用户的权限显示相关的菜单及页面,其中左边的菜单区域默认是收缩,界面展示如下:

如果点击系统标题左边的菜单展开按钮,左下边的菜单区域将会展开,界面如下图所示:

系统登出

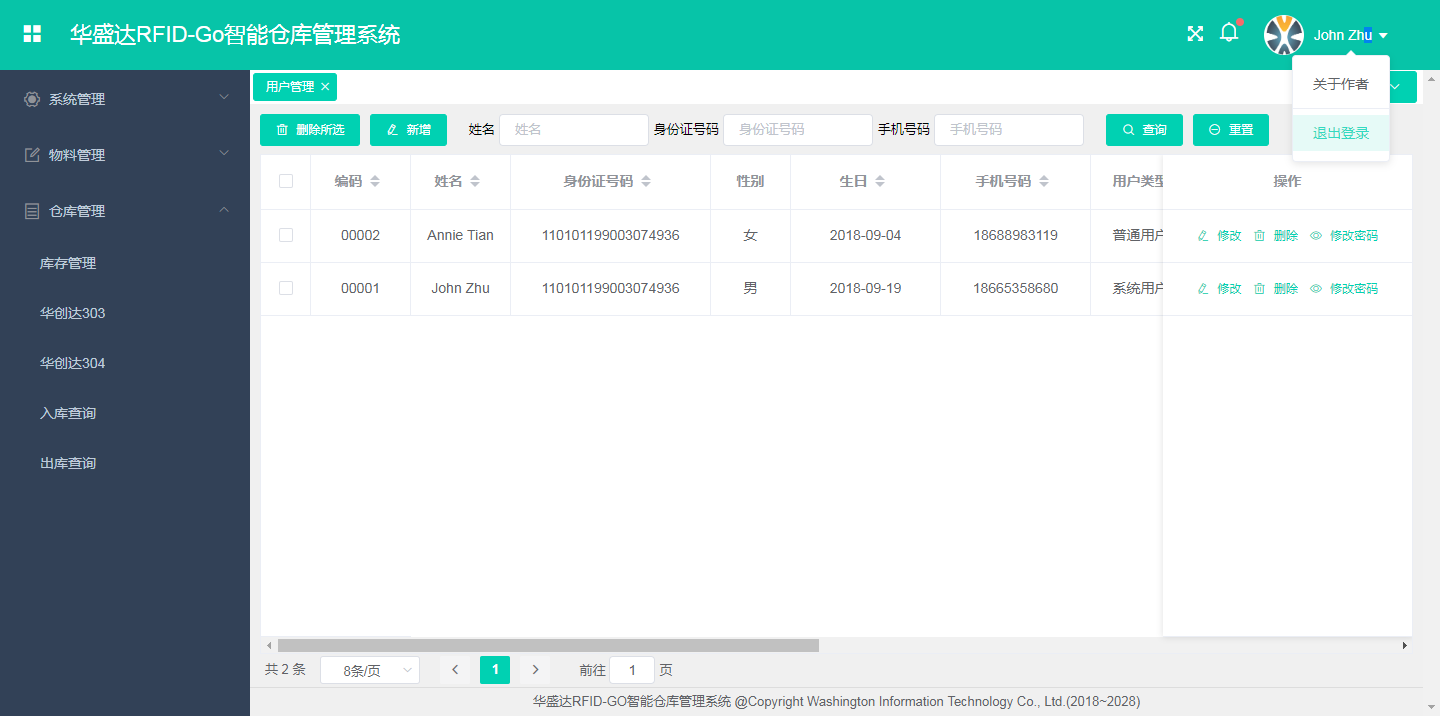

点击已登录用户区域的下拉菜单,选择“退出登录”则当前用户退出系统,请见下图:


系统管理

用户管理

系统会默认创建系统用户,用户可使用系统用户权限创建用户,如下是用户管理的相关操作。
适用角色:系统管理员

用户创建
