物联网方案 rfid标签方案
rfid标签方案
档案管理
RFID解决方案
主要内容

1. 项目概况
2. RFID档案解决方案概述
3. RFID项目方案实施规划阶段
4. RFID项目实施规化图
5. 项目相关设备价格信息

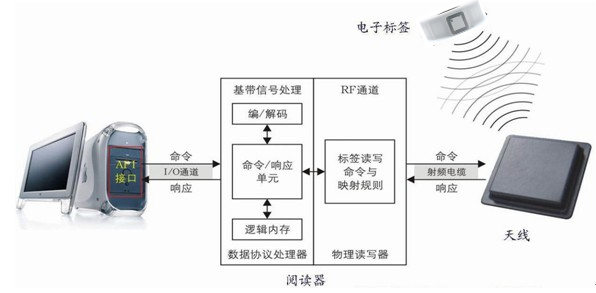

RFID工作原理




RFID特点

1. 可同时识别多目标,并快速读取

2. 无须拆封,自动化采集数据

3. 不受空间限制,非接触式识别

4. 存储信息量大,使用寿命长

5. 具有加密防伪功


RFID分类

从能量供应上分类

有源:距离远,价格高;

无源:轻巧、廉价、环境适应性强;

半无源:价格高,具有有源的特性。

从频率上分类

低频;

高频:厂家多,制造门槛低,性能一般;

超高频:无源,距离远,价格低,性能好,防冲撞 能力强;

微波:距离最远,价格高,一般为有源。


RFID技术与传统条码识别优点

1. 可识别单个具体物体,条形码只 识别一类物体

2. 采用无线电射,可以透过外部材 料读取信息,而条形码必须靠激光 来读取信息

3. 可同时对多个物体识读,而条形码 只能一个一个读取


RFID技术应用

传统的RFID应用领域(13.56M高频、近距离)

 门禁等,身份识别;

交通一卡通等,小额支付和电子钱包;

 二代身份证等,法定证件。

新兴的RFID应用领域(915M超高频、远距离)

商品防伪,

如酒、烟、贵重物品;

物流管理,

如大型超市、航空包裹、邮政包裹;

 智能仓储,

如大型仓库、港口、码头、机场;

 人员管理,

如大型展会、大型景区、煤矿井下;

 食品药品管理,

如食品安全、高危药品;

 安全生产管理,

如危险物品。

项目概况

由于各种信息档案资料数量逐日增多,档案的种类日趋多样化, 纸质信息存储出现迅速膨胀;而传统的档案管理方式与技术手持所 导致的问题也是日益明显。

主要以下几个方面:

档案工作流程繁琐低效、整理时间冗长;

档案存放次序较易被打乱;

档案核查、查阅耗时长;

档案的安全保障能力弱,无法有效保障档案的安全,防止档案被恶意盗损坏;

档案信息化程度低;

档案盘点效率低。


项目概况
目标是实现档案资料管理信息化、智能化。按照档案资料日常 的存储、查询、借阅(借用)、归还、防盗等具体业务,对档案流通进行动态的管理,系统通过RFID标签作为信息载体,对每个档案流通的每个环节进行数据采集和监控,实现档案业务办理的自动化, 从而取代传统的工作流程。提高档案管理整体的业务管理能力、减少差错率,实现数据共享、提高对档案管理的效率,简化了管理流 程、降低了人员的劳动强度,为档案管理提供了更为便捷、更为有 效的管理模式,提高服务水平,提升管理的终合实力。于此同时充 分体现了行业界的技术优势,与国际化档案智能化管理接轨。系统着力从如下几个管理问题加以改善提升
解决档案的建档、存储、借用、归还、盘点、防盗、实时监控;
保证数据的真实性和解决问题的及时性
数据分析统计
档案快速查询、

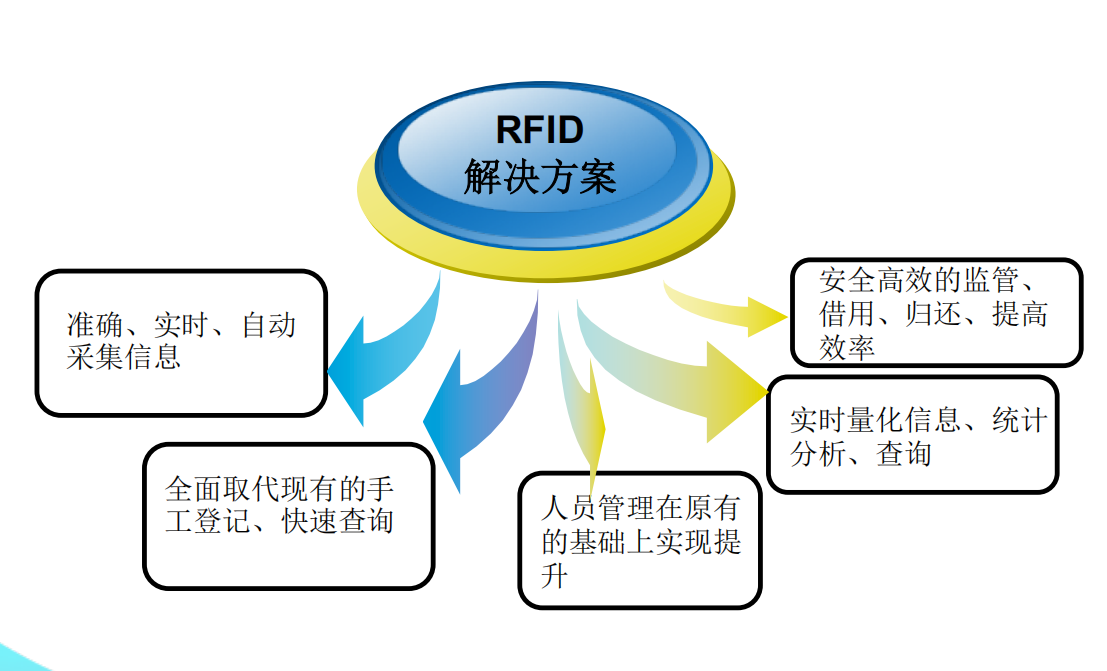

RFID档案解决方案概述

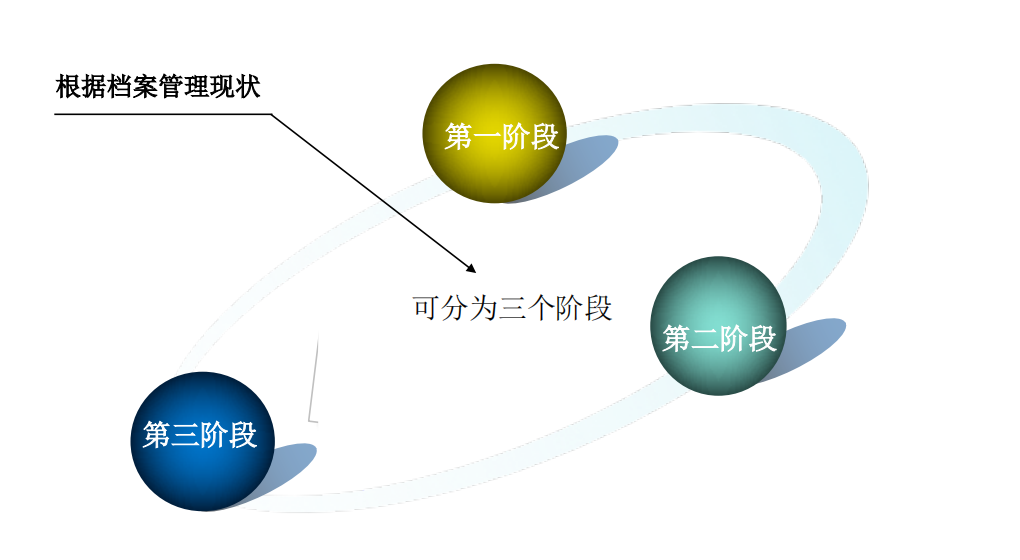

项目方案实施规划
项目准备及网络工程建设阶段
由本公司实施顾问共同组成项目组,确定工作流程以及网络结构 架设等具体计划,并根据网络架设计划保质保量完成网络布置工 程以及硬件及服务器安装,项目组完成网络工程验收作为第一阶结束里程碑。
项目推行阶段
由本公司实施顾问、工程师主导,项目组成员配合,负责培训教学等工作,并指导进行系统试运行,该阶段以系统考核检验管理人员对系统掌握的程度作为验收指标。
系统跟踪阶段
由公司操作人员主导,本公司实施工程师协助,系统从试运行阶 段切换至正式运行。本公司实施工程师通过现场或者远程的方式 对系统运行效果进行评估和改善,最终由公司项目组根据运行效 果进行评估验收,以完成整个项目实施
项目实施规划图

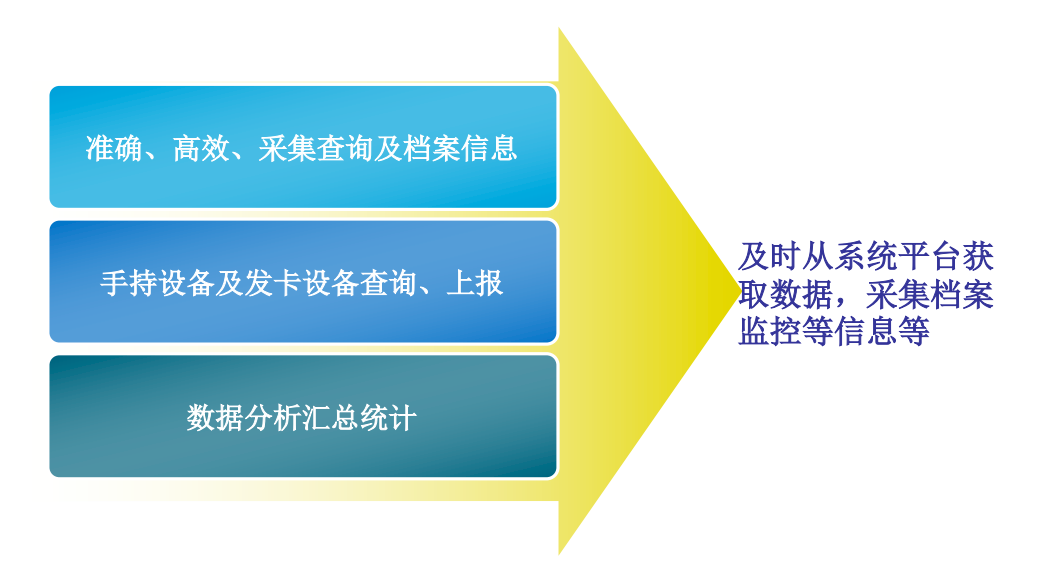

RFID智能档案管理解决方案及时帮助主管从系统平台获取数据,从而实时信 息监测、借用、归还实时监控、信息查询等。

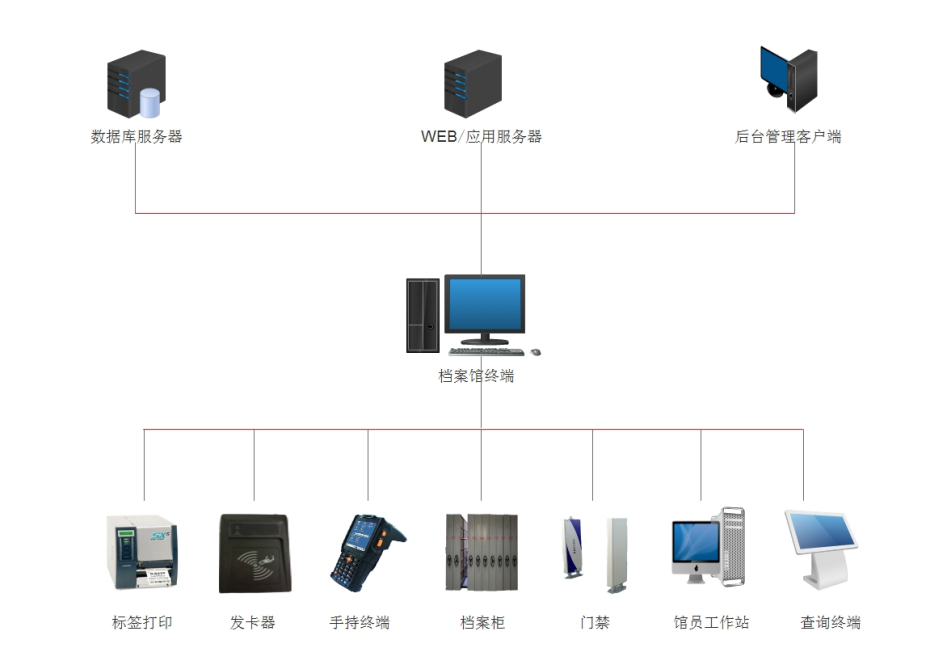

智能档案管理网络拓扑图

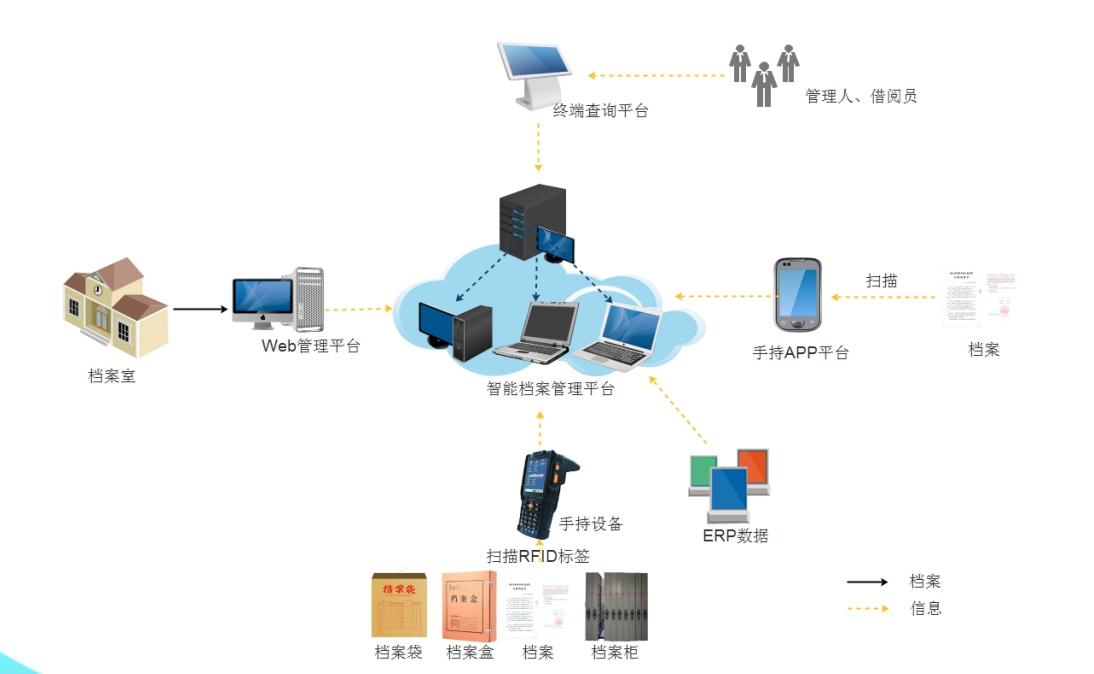

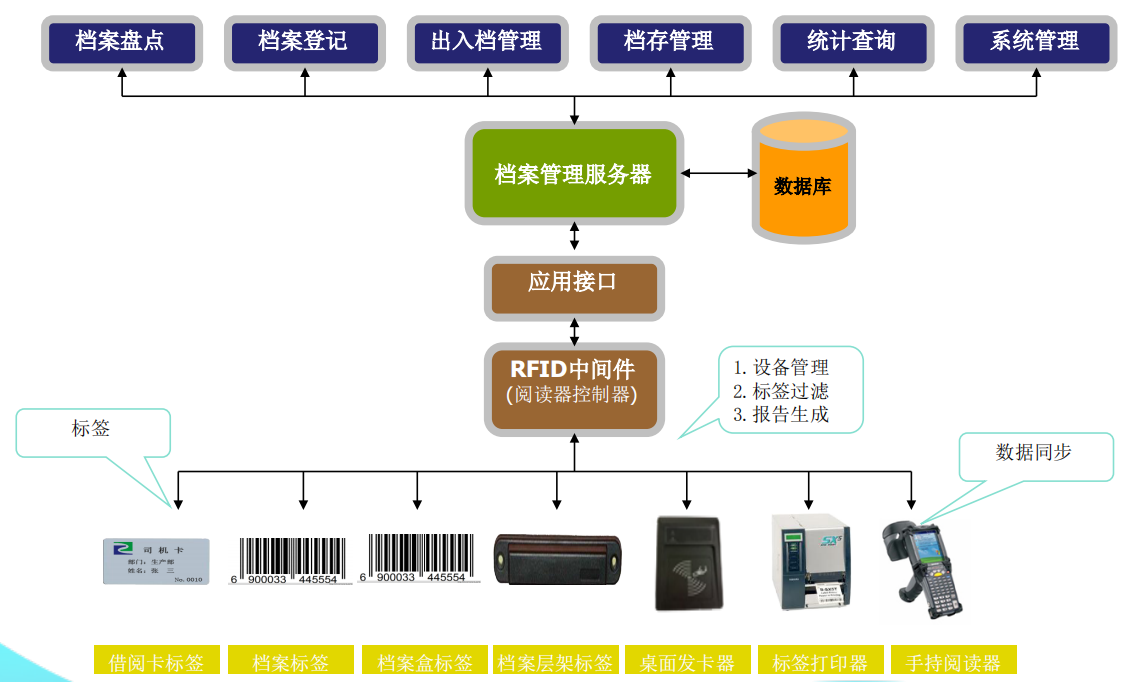

智能档案平台框架

智能档案平台框架

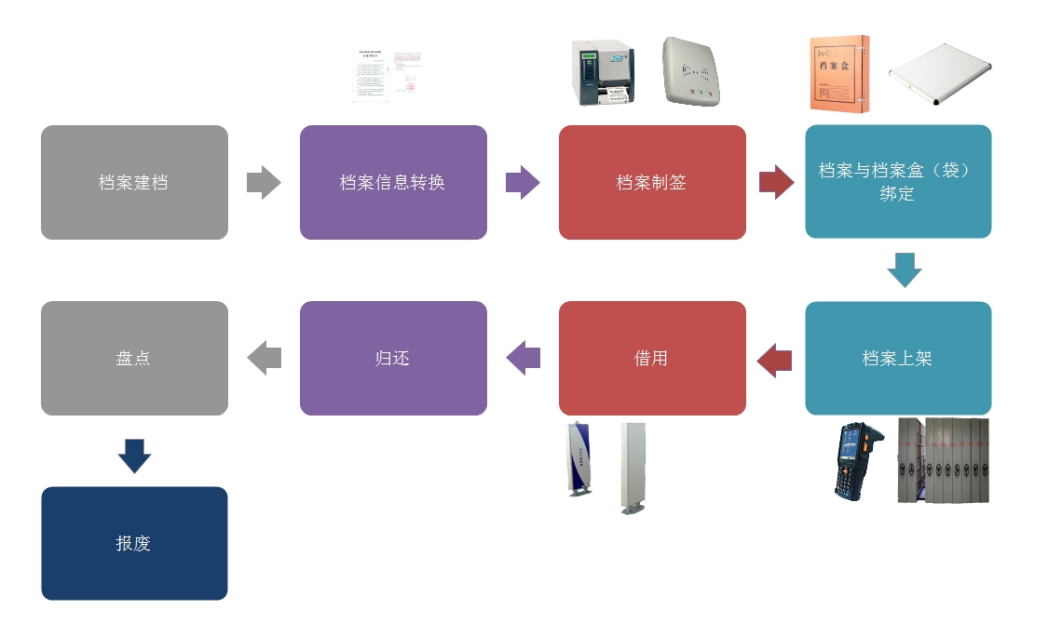

智能档案生命周期

智能档案

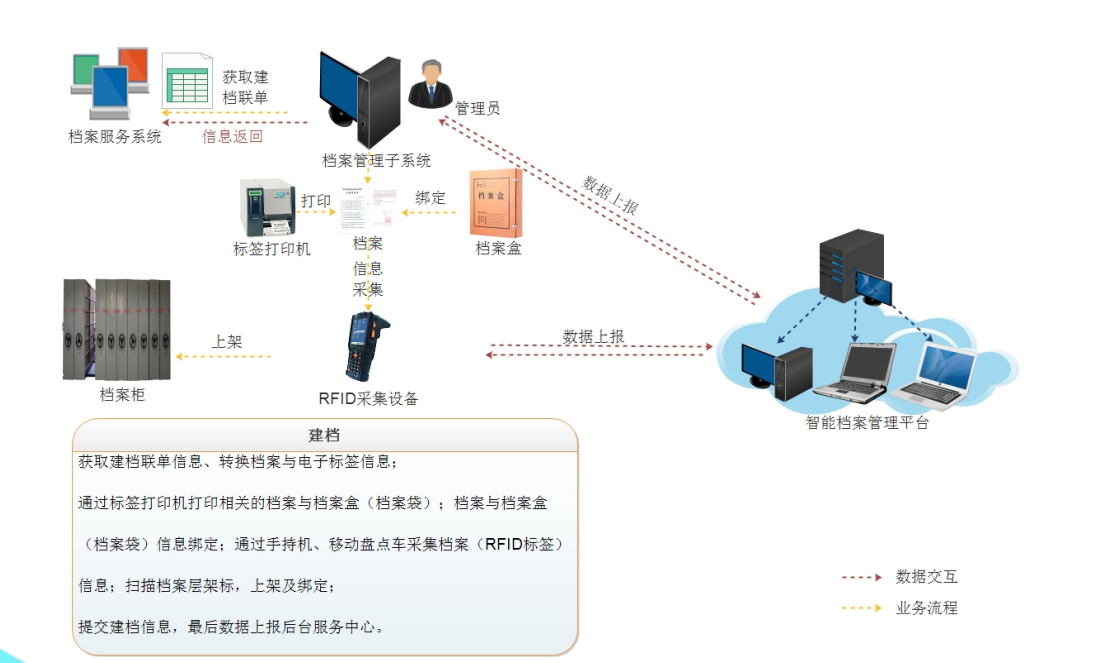

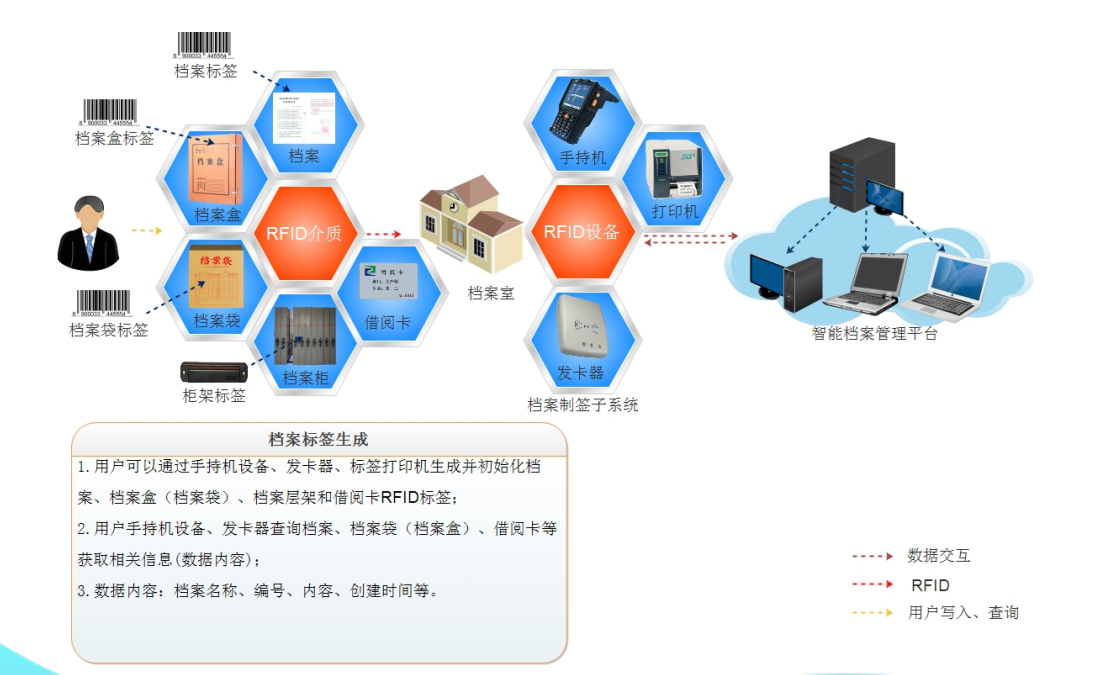

智能档案建档

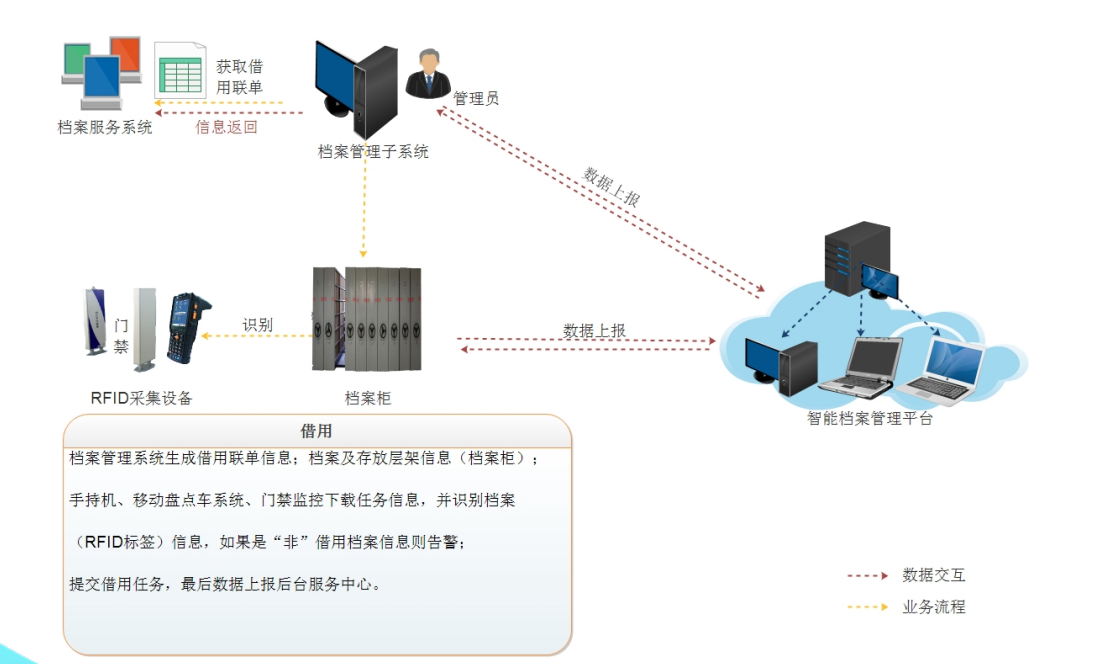

智能档案借用

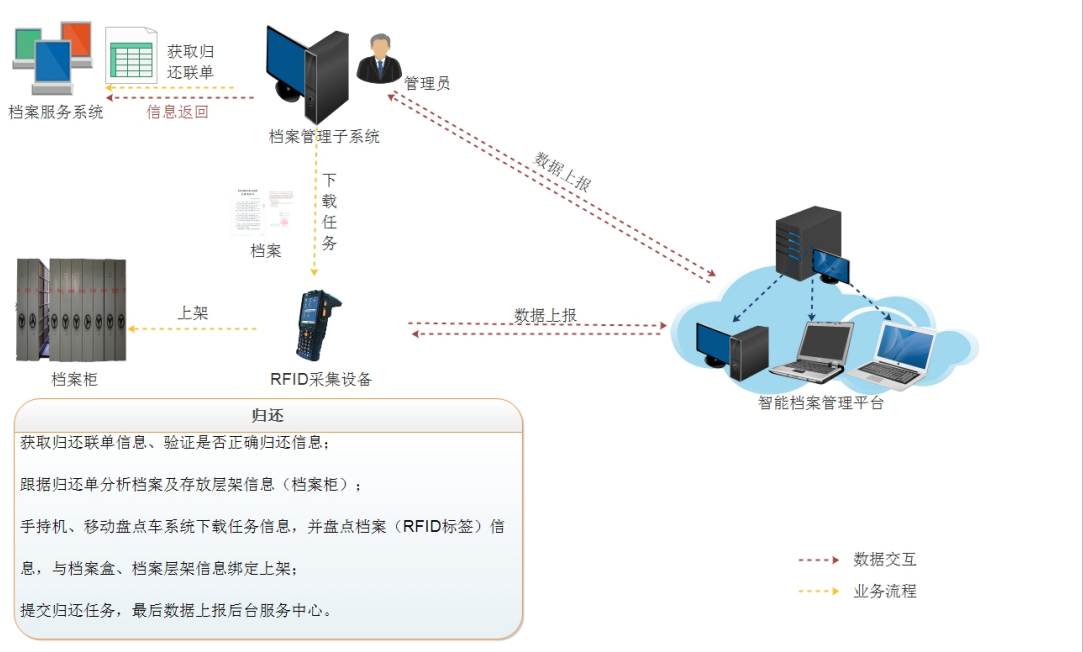

智能档案归还

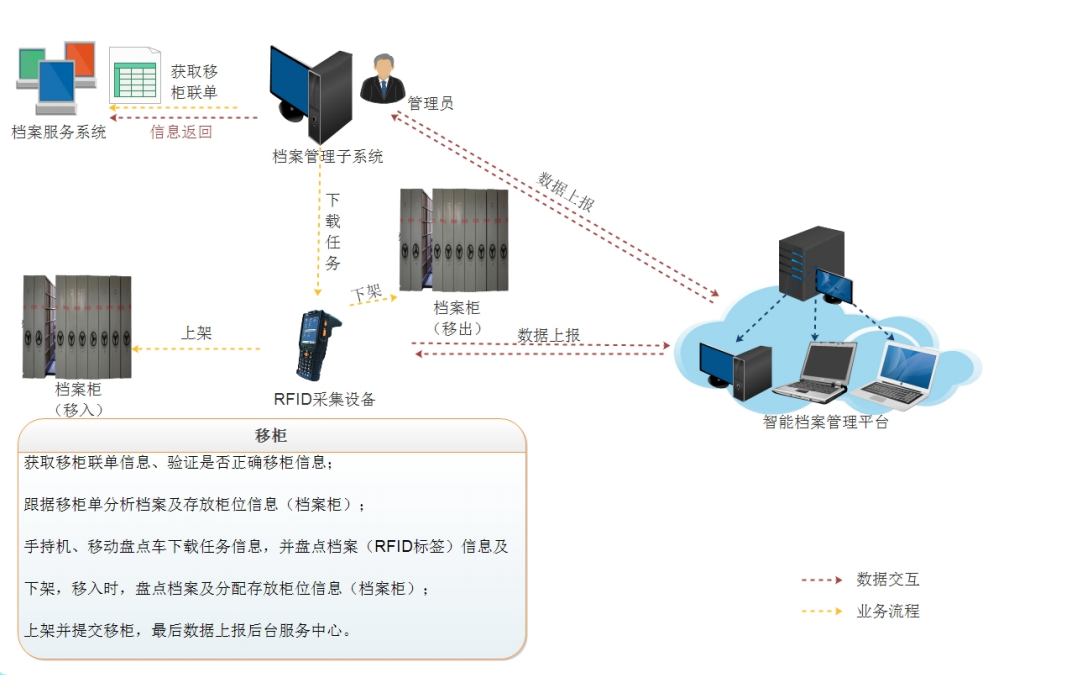

智能档案移柜

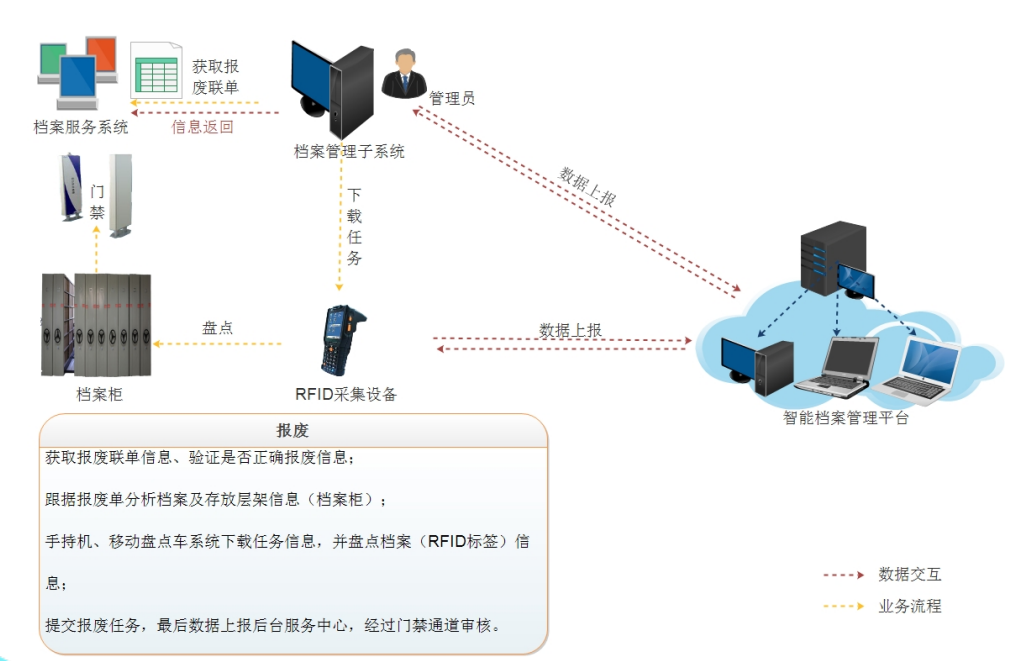

智能档案报废

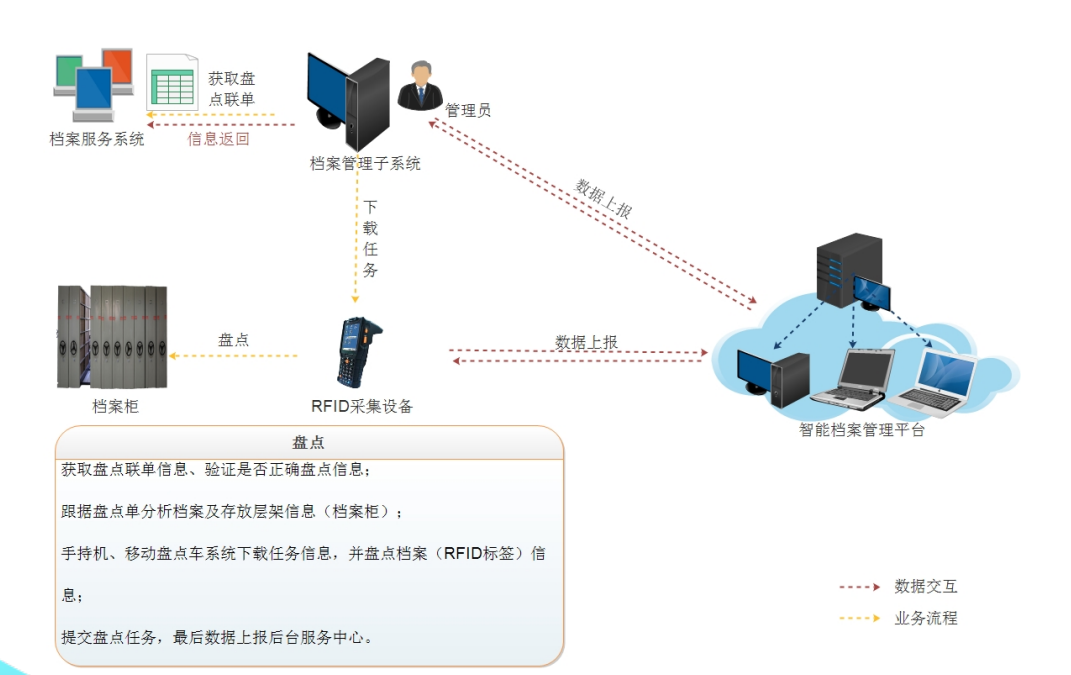

智能档案盘点

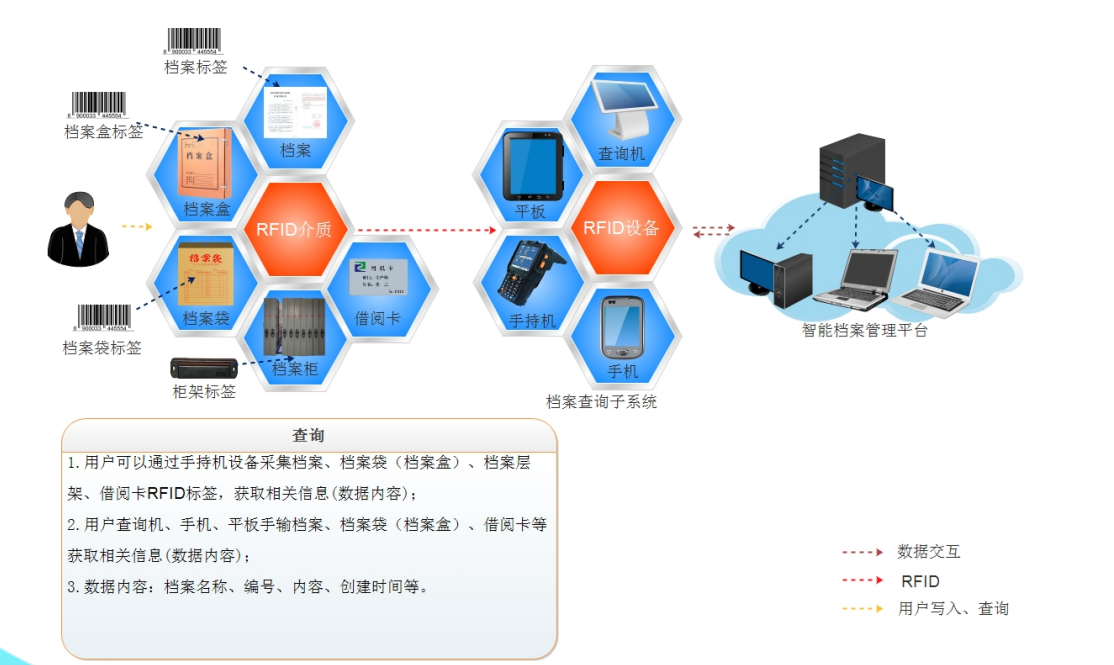

智能档案查询

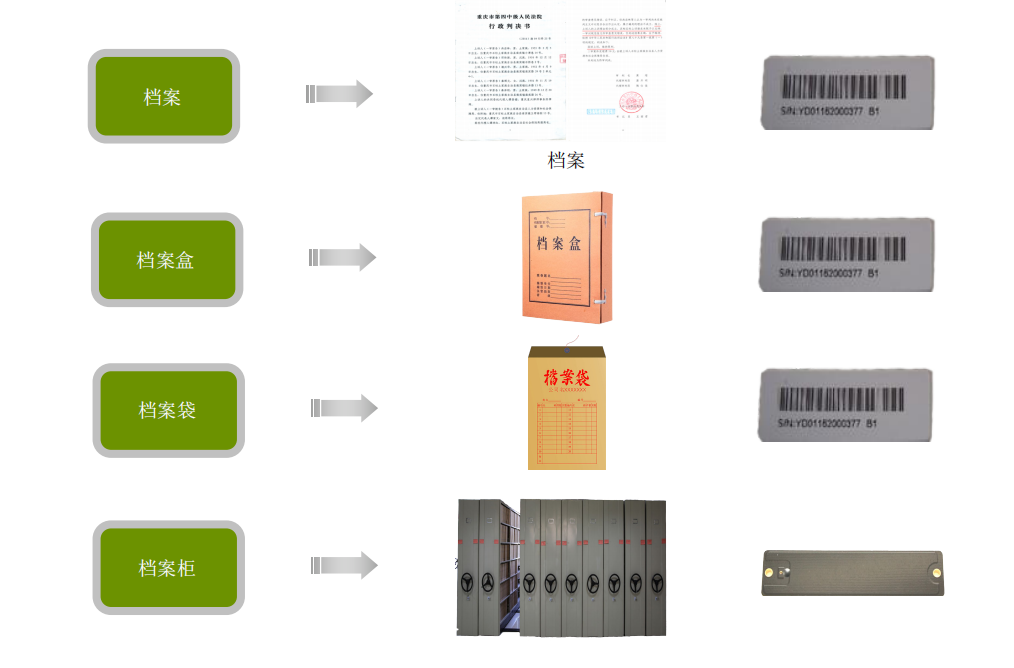

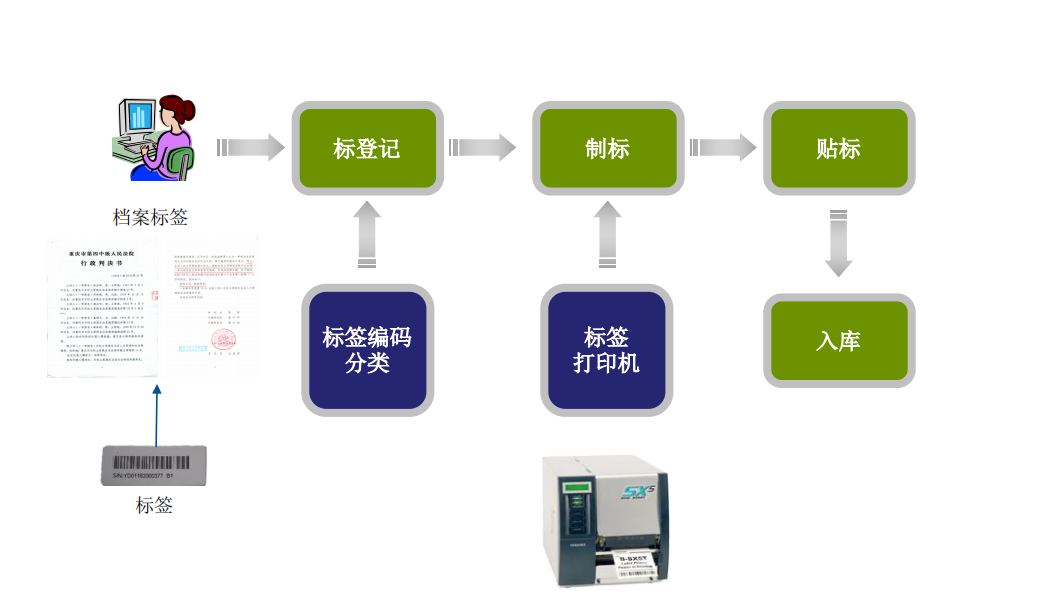

档案标签登记流程意图

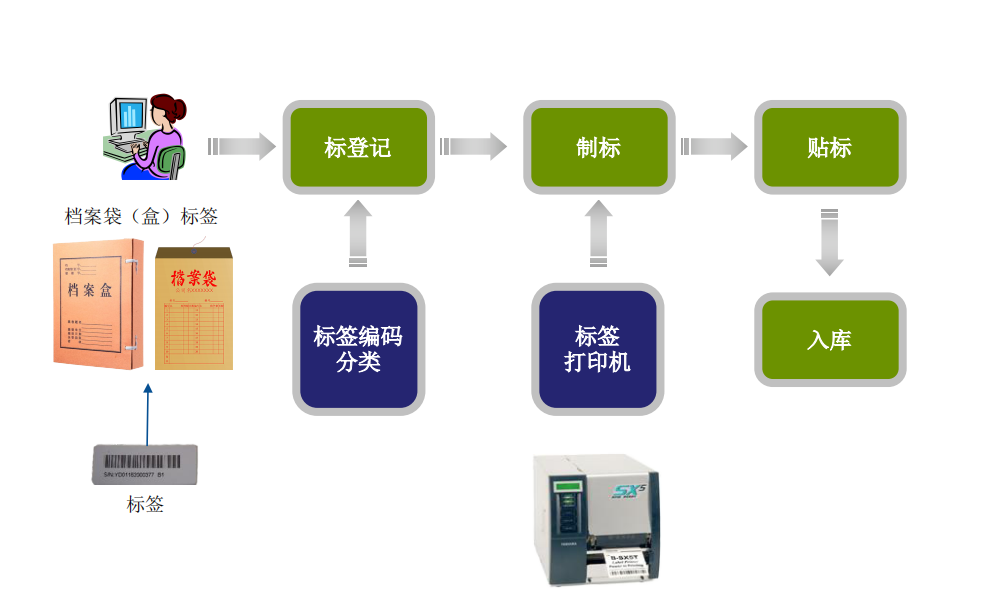

档案袋(盒)标签登记流程意图

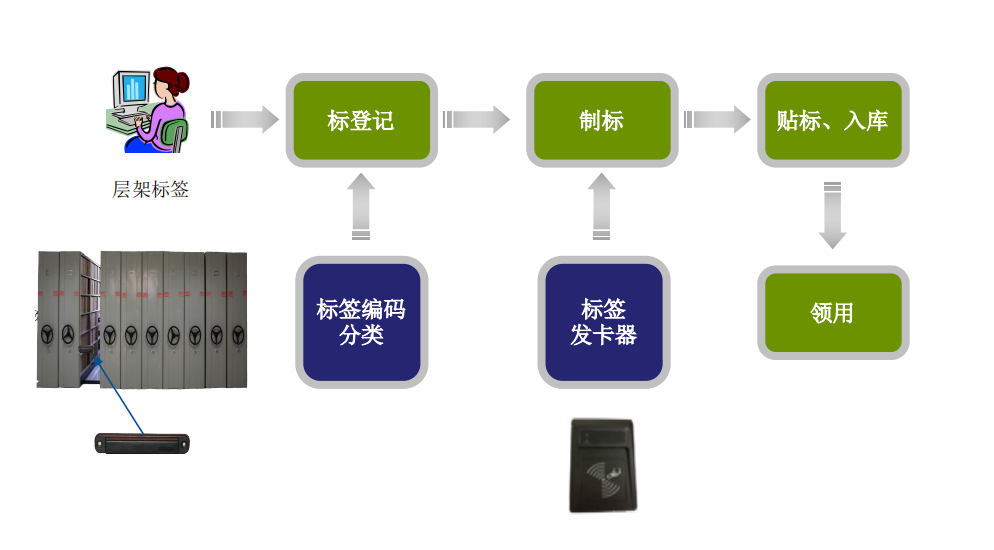

档案柜层架标签登记流程意图

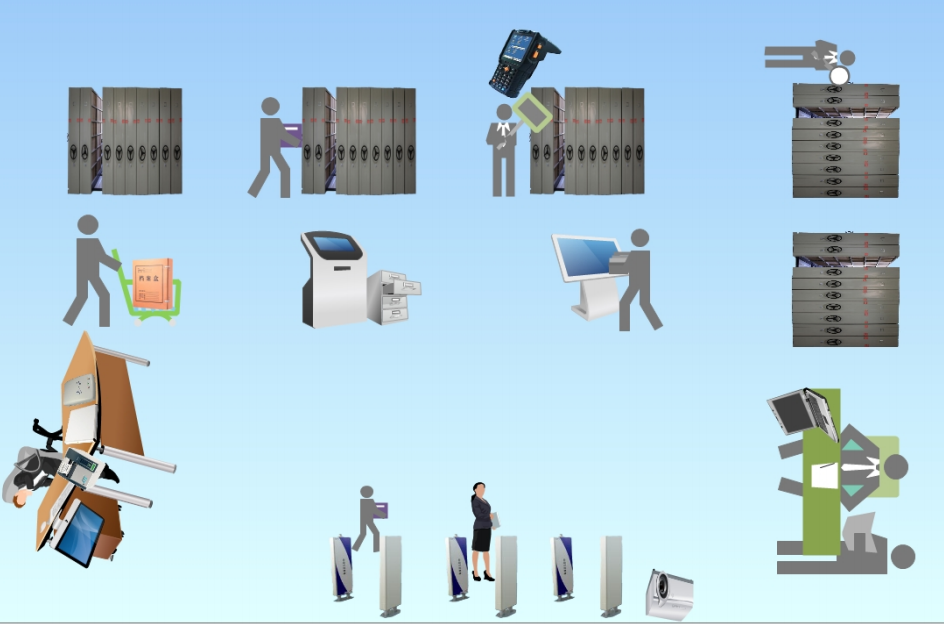

档案RFID自动化

RFID标签

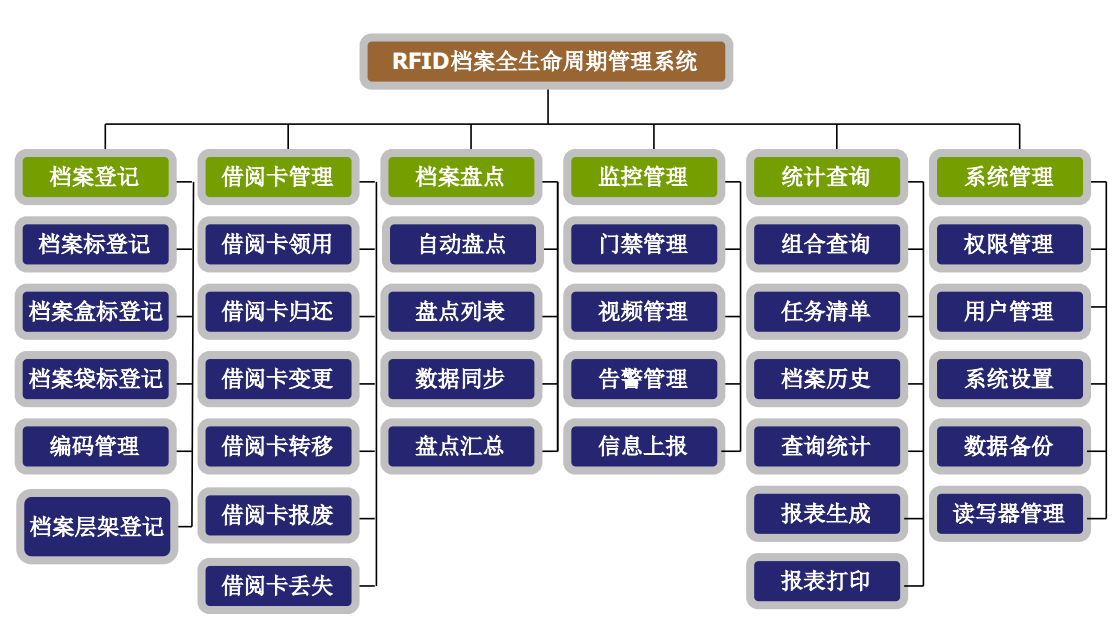

系统实现功能

档案解决方案概述

基于RFID档案生命周期的管理

 1. 运用RFID技术,可以对档案的整 个生命周期进行管理;

2. 对档案建档、借用、归还、归架 、盘点管理措施,实现对档案管理 的科学化、有序化、安全化;

3. 对档案统一管理,统一展现,可以 实现基于档案管控的预警、监控功能 ,起到安全高效的监管。

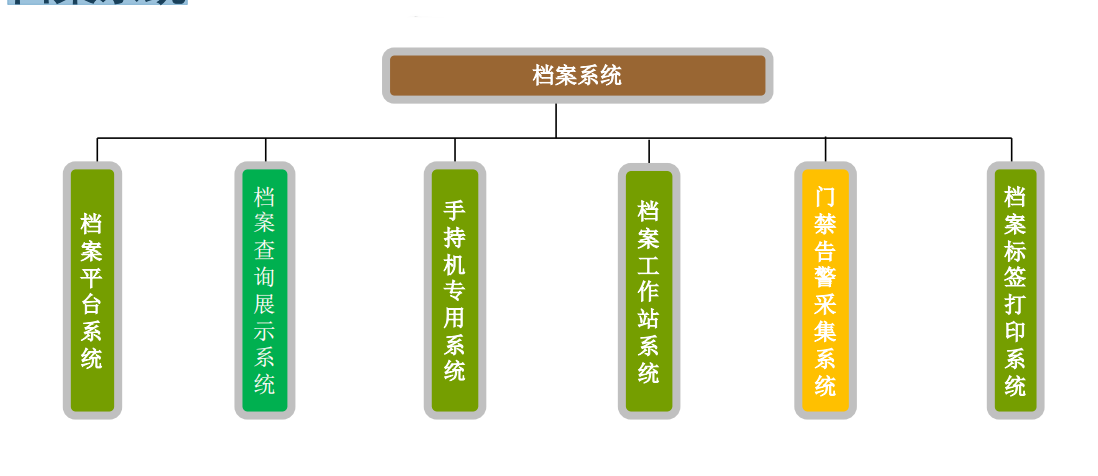

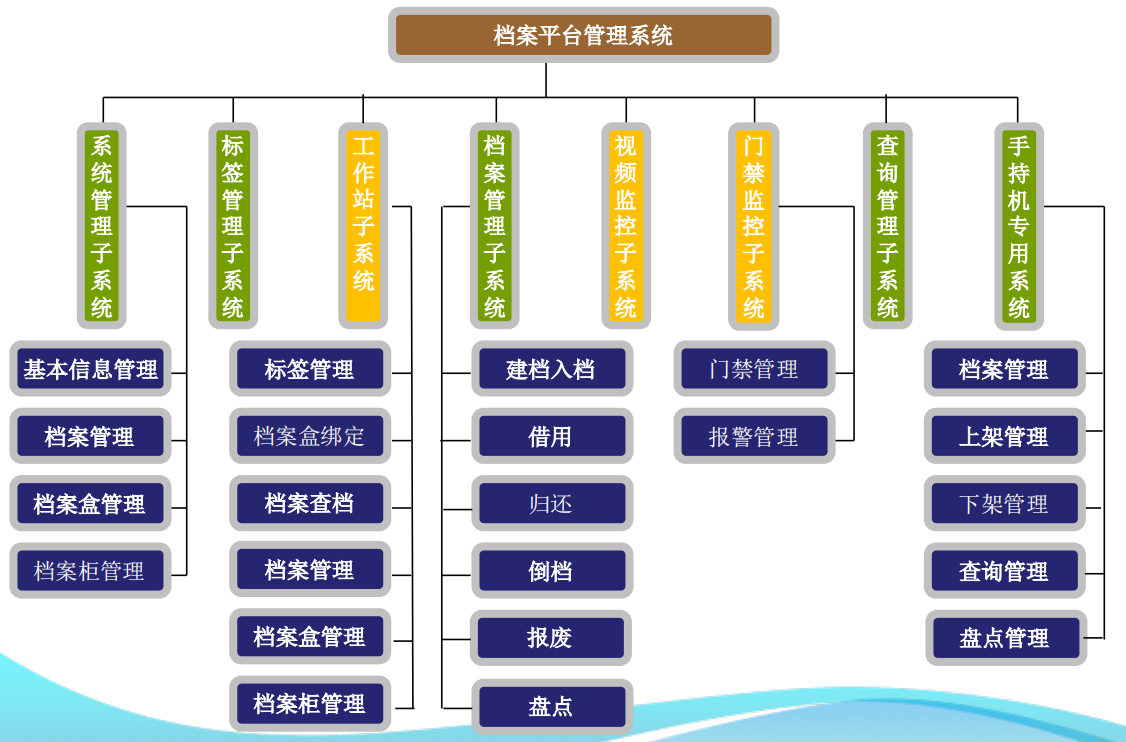

档案系统

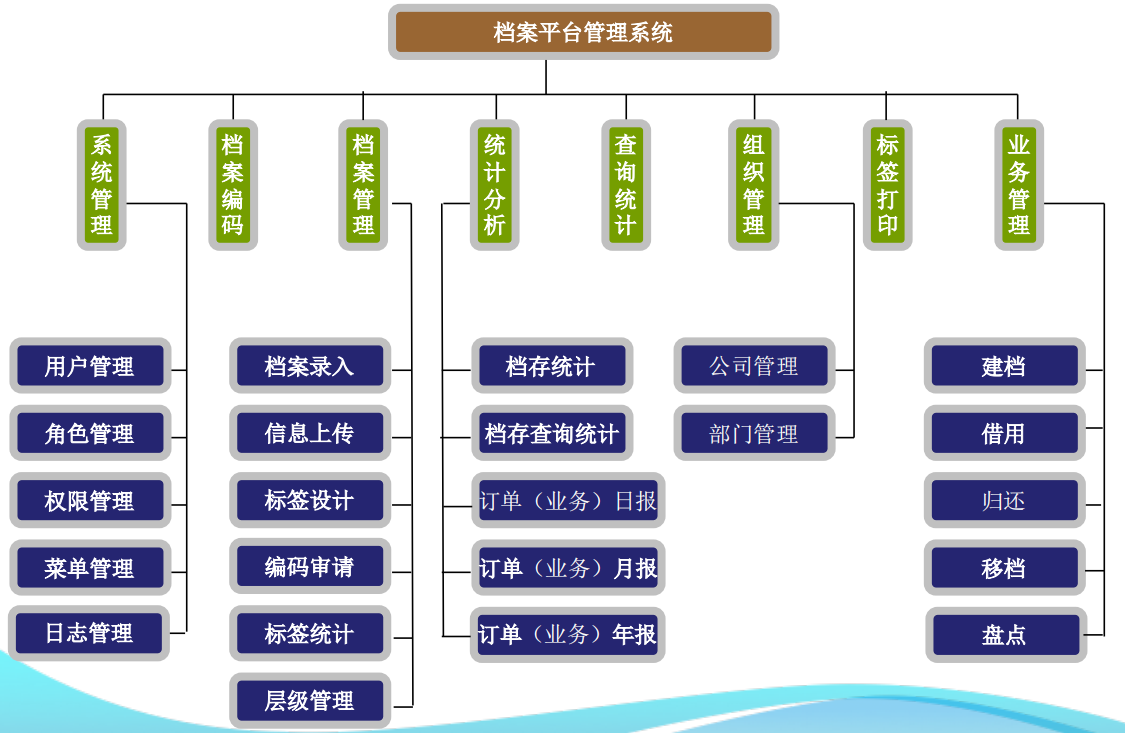

档案平台系统

档案系统

未来可实现的系统功能

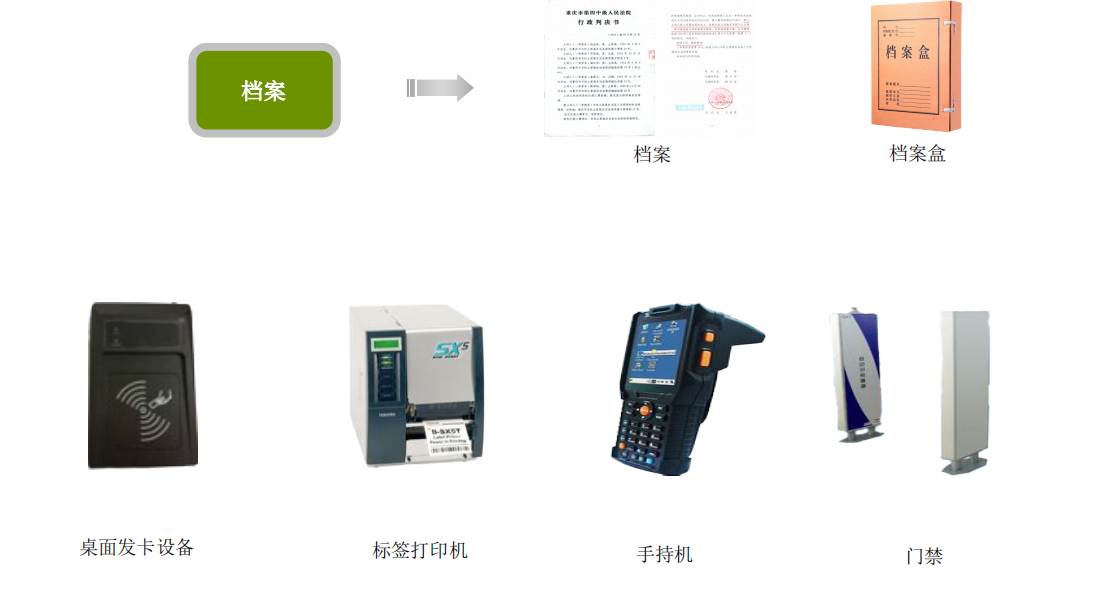

项目相关设备
UHF高频标签
工作频段:900.MHz
读写距离:0~5m
工作温度:-25℃+65℃
手持机
工作频段:840MHz ~ 960MHz
读取距离:1.5-2m
接口:蓝牙,无线局域网,USB 2.0RS232GPRS/3GGPS
电池:可充电锂离子智能电池 (4.2V 3,400mAH
工作温度:-15~ +60
尺寸重量:147mm X 77mm X 27mm / 248g
桌面发卡器
工作频段:840MHz ~ 960MHz
输出功率:5~23dBm连续可调
读取距离:≤200cm@Impinj H47,与标签类型以 及发射功率有关
工作温度:-10~ +55
工作电压:5VDCUSB供电,最大电流500mA
项目相关设备
标签打印机
工作频段:840MHz ~ 960MHz
打印头:悬压式
分辨率:306dpi12dots/mm
打印方式:直热/热转印
打印速度:最高203.2mm/s8英寸/秒)
最大打印宽度:128.0mm5英寸)
最大打印长度:1498.0mm
操作方式:批处理模式,剥离模式,切刀模式 (可选)
条形码类型:一维码、二维 码
电源电压:AC 100-240V50/60Hz
尺寸重量:291×460×308mm/ 20kg(不包括介质 和碳带)
工作温度:5-40
可选附件:切刀模块、PCMCIA 接口板、内置 LAN 接口板、USB 接口板卡、RFID 模块、折叠 纸导纸器模块
