1.电网抗金属标签内容

电网抗金属标签内部存储的数据为实物“ID”编码。
电网资产实物“ID”由24位十进制数据组成，代码结构由公司代码段、识别码、流水号和校验码四部分构成，各部分代码位数见表2-1。

序号	1	2	3	4
代码名称	公司代码段	识别码	流水号	校验码
位数	3	2	18	1

表2-1 电网资产实物“ID”编码构成
网省公司代码段：用于标识电网资产实物“ID”归属单位。
系统生成识别码：用于区分不同业务应用生成的电网资产实物“ID”。
流水号：按照数字序列自动生成。
校验码：用于检查电网资产实物“ID”的准确性。

2.电网抗金属标签分类

电网抗金属标签分为二维码标签（见图2-4、2-5）和RFID标签（见图2-6）两类。

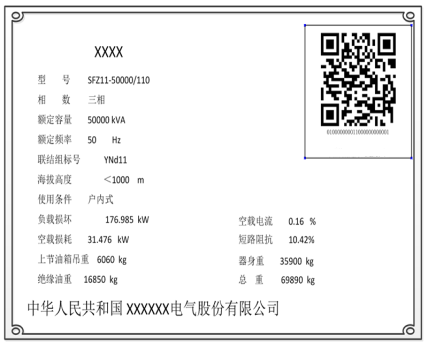

增量设备本体使用的二维码标签为实物“ID”二维码一体化铭牌（以下称为“二维码铭牌”）（见图2-4），有外包装的设备使用的标签为二维码标签（见图2-5）。


图2-4 二维码铭牌	图2-5 二维码标签	图2-6 RFID标签

3.电网抗金属标签样式及制作要求

3.1 电网抗金属标签的二维码标签

二维码图形生成：二维码码制采用QR码。纠错等级采用H（30%）级别，二维码数据编码应采用数字编码格式，版本宜采用版本2，容量宜大于272位。电网抗金属标签内置信息原则上只存放实物“ID”编码。
二维码标签样式：中部为二维码本体，下侧为实物“ID”编码，完整标签图形如图2-7、2-8、2-9所示。二维码标签尺寸优先选择大标签，根据设备实际情况也可选择中标签、小标签，特殊情况下，三种尺寸均不满足要求的，可自行确定标签尺寸，具体尺寸及颜色详见表2-2。

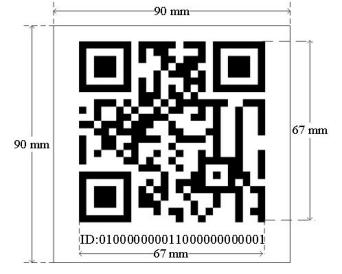

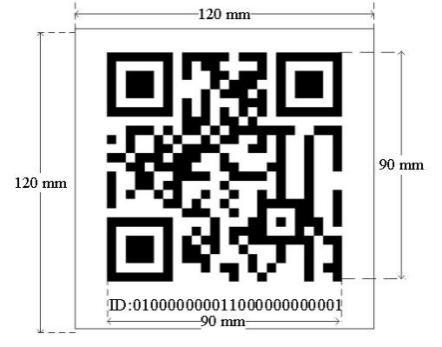

图2-7大标签图2-8 中标签图2-9 小标签

名称		电网抗金属标签规格
		大标签	中标签	小标签	异形标签
尺寸	标签	120*120mm	90*90mm	60*60mm	自行选择
	二维码	90*90mm	67*67mm	45*45mm	自行选择
	编码信息	宋体18号	宋体14号	宋体10号	自行选择
		编码信息长度尽量与二维码宽度保持一致
颜色	标签	金属原色（不锈钢材质二维码铭牌）白色：C0 M0 Y0 K0（PET材质二维码标签）
	二维码	黑色：C0 M0 Y0 K100
	编码信息	黑色：C0 M0 Y0 K100

表2-2二维码标签尺寸及颜色选型建议

4.二维码铭牌样式：采用二维码标签与铭牌融合设计，分为三种形式：上下设计型、左右设计型、包含设计型。融合设计的图形样式如图2-10、2-11、2-12：

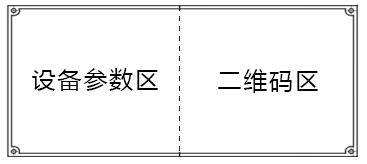

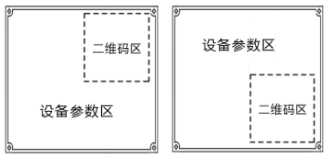

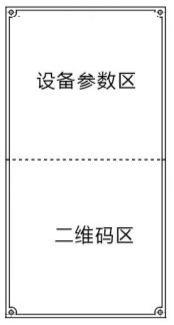

图2-10上下设计型	图2-11左右设计型	图2-12包含设计型

6.二维码铭牌材质：应采用厚度不低于0.6mm的304、316等高耐蚀性不锈钢材质，金属材料表面宜采用哑光处理。

7.二维码铭牌制作工艺：采用激光加工或硫酸蚀刻工艺，二维码图形深度应不低于0.3mm并选用抗紫外线油墨填充，电网抗金属标签表面应采用丙烯酸清漆封装，清漆厚度应不低于100μm。采用激光加工工艺时，加工设备的功率应不低于20W；采取硫酸蚀刻工艺时，应选用耐候性油墨制作二维码标签。电网抗金属标签应满足十年以上的使用寿命要求。

3.2电网抗金属标签

（1）二维码图形生成及标签样式：参见2.4.1 二维码标签相关内容。
（2）电网抗金属标签存储要求：电网抗金属标签物品标识区（EPC区）存储容量应不小于128位，用户数据区（User区）存储容量应不小于1536位。
（3）电网抗金属标签样式：RFID标签表面应印制二维码及实物“ID”编码信息。RFID标签根据尺寸大小分为A、B、C、D、E、F、G、H八类标签（见图2-13、2-14、2-15、2-16、2-17、2-18、2-19）。标签尺寸及最大读取距离见表，详见表2-3：
表2-3 电网抗金属标签尺寸及形状分类要求

标签型号	尺寸（长宽厚,单位：mm)		最大识读距离（m）
	户外型	户内型
A型	2003020	无	≥12m
B型	1553010	105503	≥9m且＜12m
C型	70255	105303	≥3m且＜9m
D型	40255	40251	≥0.5m且＜3m
E型	根据具体应用需求确定
F型	2006020			≥18且＜22
G型	3002001			≥12且＜18
H型	3702901			≥18且＜22


图2-13 A型电网抗金属标签	图2-14 B型电网抗金属标签

图2-15 C型电网抗金属标签	图2-16 D型电网抗金属标签

图2-17 F型电网抗金属标签	图2-18 G型电网抗金属标签

图2-19 H型电网抗金属标签

（4）电网抗金属标签封装：电网抗金属标签封装宜采用板上芯片或表面贴装技术，芯片与天线应采用焊接连接，且应保证焊接牢靠，防止出现虚焊、假焊或偏焊等缺陷。电网抗金属标签外壳宜采用ABS、PET或改性PVC等绿色环保材质，在应用环境较为恶劣的情况下，应采用耐候性材质。A、B、C、D、E、F、H型电网抗金属标签老化寿命应为10年以上，G型电网抗金属标签老化寿命应为5年以上。
